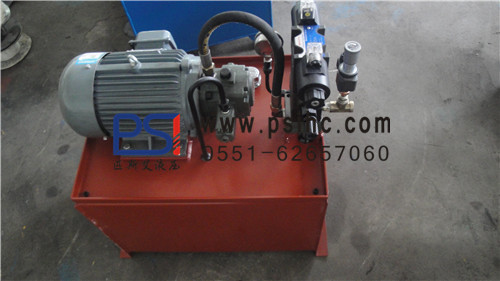

低压变量泵液压站
低压变量叶片泵液压站原理及特性: 原理: 变量叶片泵的定子内表面是一个圆形,转子与定子间有偏心距,在配油盘上只开有一个吸油窗口和一个压油窗口。当转子在电动机驱动下按图示箭头方向旋转时,叶片经定子下半部时,在离心力的作用下,从叶片槽中伸出,两叶片间的密封容积增大,实现吸油;叶片经定子上半部时,被定子内表面逐渐压入叶片槽内,密封容积减少,实现压油。泵的转子每转一转,每个密封容积吸、压油各一次。改变定子和转子间的偏心量,便可改变泵的排量,故称为变量叶片泵。 特性:
1.可在压力设定下具有自动高速流量及补偿功能,比定量叶片泵功率损耗少,发热低,是一种节省能源的高效率叶片泵,为系统设计工程师在高效率的回路中优先选择。 可根据用户实际需要选配节流阀、液控单向阀、蓄能器、压力继电器等元件。
