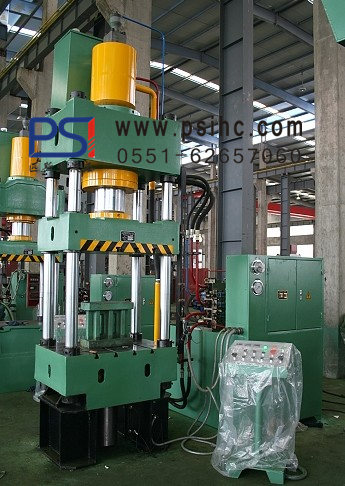

Y32系列四柱液压机
SERIES Y32 FOUR COLUMN HYDRAULIC PRESS
工作原理： 四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。 动力机构通常采用油泵作为动力机构，一般为积式油泵。为了满足执行机构运动速度的要求， 选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。
性能特点：本系列液压压机，液压系列采用插装阀集成系统；电器控制系统可配“PLC”可编程序控制器并有独立的电器及液压动力机构。采用按钮集中控制，可实现调整、手动及半自动操作工艺，并具有保压延时等性能。另外工作压力，行程根据工艺需要在规定范围内可调。
适用范围：该机种适用于可塑性材料的压制工艺如：冲压、拉抻、弯曲、翻边冷、热挤压等。也可从事校正、压装、粉末制品、磨料制品压制成型以及塑料制品，绝缘材料的压制成型等工艺。
|
型号
|
单位
|
40T
|
63T
|
100T
|
160T
|
200T
|
315T
|
400T
|
500T
|
|
公称力
|
KN
|
400
|
630
|
1000
|
1600
|
2000
|
3150
|
4000
|
5000
|
|
顶出力
|
KN
|
63
|
100
|
250
|
250
|
400
|
630
|
1000
|
1000
|
|
液体最大工作压力
|
Mpa
|
25
|
25
|
26.2
|
26
|
25
|
25
|
25
|
28
|
|
滑块行程
|
mm
|
400
|
450
|
500
|
500
|
700
|
800
|
800
|
900
|
|
最大开口高度
|
KN
|
600
|
700
|
900
|
900
|
1120
|
1250
|
1400
|
1500
|
|
工作台尺寸
|
前后
|
mm
|
400
|
500
|
630
|
800
|
900
|
1200
|
1200
|
1400
|
|
左右
|
mm
|
400
|
500
|
710
|
800
|
900
|
1200
|
1260
|
1400
|
|
顶出行程
|
mm
|
120
|
160
|
200
|
200
|
250
|
300
|
300
|
300
|
|
滑块速度
|
空行下行
|
mm/s
|
40
|
40
|
76
|
80
|
100
|
100
|
100
|
100
|
|
工作
|
mm/s
|
10
|
10
|
8-15
|
8-15
|
8-15
|
8-15
|
8-15
|
5
|
|
回程
|
mm/s
|
60
|
60
|
85
|
60
|
2780
|
3440
|
3440
|
4100
|
|
机床外形尺寸
|
左右
|
mm
|
1484
|
1900
|
2650
|
2076
|
2120
|
1220
|
1220
|
2420
|
|
前后
|
mm
|
1350
|
1000
|
1000
|
1600
|
2120
|
1220
|
1220
|
2420
|
|
地面上高度
|
mm
|
2406
|
2430
|
3300
|
3330
|
3900
|
3690
|
3782
|
5348
|
|
电机功率
|
Kw
|
5.5
|
5.5
|
7.5
|
7.5
|
11
|
11
|
18.5
|
37
|
|
总重量（约）
|
T
|
1.95
|
2.5
|
4
|
6
|
12
|
15
|
20
|
30
|
如您打开的网页参数表不显示边框，点此解决
匹斯艾液压的Y32系列液压机采用先进的高低压大小流量切换搭配充液阀液压回路，无论是噪音,速度, 耗电功率,均优于普通液压冲床是款高效率,高速度,高出力,高环保的新一代液压机.
产品特点:
1.该系列液压机以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.
2.该系列设备以液体作为介质来传递能量，采用先进的高低压大小流量切换搭配充液阀的液压回路,油温低,提高工作效率且节能.
3.设备待机,滑快上下移动时噪音均不超过75分贝.
4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有方便的操作空间,
5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置.
6.该系列压床的压装行程一般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制
7.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整.
9.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作；
10.液压系统计内置机架内,外观整洁,轻巧,稳重.
11.具有自动计数功能,可也加装测力显示器,智能温控仪,可依客户要求定做.
合肥匹斯艾液压机械设备有限公司
