型号说明:
B
|
G
|
-6
|
-B
|
系列号码
|
安装型式
|
规格
|
压力调整范围
|

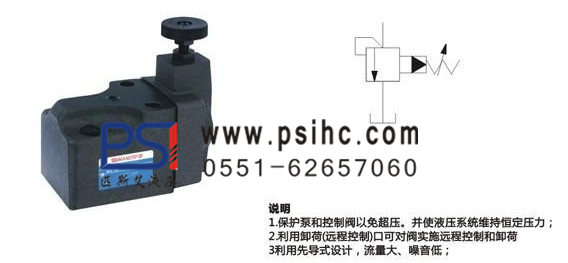

先导式溢流阀
|
G-板式
|
03:3/8“
|
请参照规格表
|
06:3/4”
|
10:1-1/4“
|
参数表:
型号
|
最大流量
|
最高使用压力
|
压力调整范围
|
重量
|
ℓ/min
|
MPa
|
MPa
|
KG
|
BG-03
|
100
|
25
|
B:1~7
|
5
|
BG-06
|
200
|
C:3.5~14
|
6
|
BG-10
|
400
|
H:7~25
|
8.7
|
如您打开的网页参数表不显示边框,点此解决
备注:
1。回油口背压不可超过0.5MPa.
2。 回油管应直接回油箱,不可与其它阀的回油管连接。
3。调整调压受柄时,升压须顺时针方向慢慢调整,降压则相反方向,调压后务必锁定固定螺帽。
4。小流量时容易使设定压力不稳定,03、06规格请使用8ℓ/min以上的流量,10规格请使用15ℓ/min以上的流量。
特性:
直动式溢流阀用于小流量,最高压力调节或做为安全阀。
遥控型是有BG(T)、BHG(T)、SBG系列先导式溢流阀遥控口的连接,此系列溢流阀做为遥控二段压力或多段压力控制。
